Teplovodný kotol VIGAS 80 Lambda Control s reguláciou AK 4000
Kotol vynikajúcich parametrov a špičkovej kvality. Vhodný pre vykurovanie penzionov, hotelov, menších priemyselných alebo poľnohospodárskych objektov do 2000 m3 a pre tých, ktorým záleží na životnom prostredí. Do výroby bol kotol zavedený v roku 2011.
Kotol je podľa normy EN 303-5+A1:2023 zaradený do triedy 5<
Informačný list VIGAS 80 LC
Výhody kotla VIGAS 80 Lambda Control
- Riadenie pomocou najmodernejšej regulácie AK4000, ktorá Vám umožní mať všetko prehľadne na grafickom displeji pod kontrolou
- Vysoká účinnosť kotla nad 92,43%
- Veľký modulovaný rozsah výkonu 25-92 kW
- Odnímateľné vnútorné vedenie primárneho vzduchu pre ľahké čistenie
- Maximálna dľžka polena 1100 mm
- Veľký prikladací otvor 572x318 mm
- Možnosť voľby smeru otvárania dvierok na ľavú alebo pravú stranu
- Veľká prikladacia komora až 483 l
- Dvojradový rúrový výmenník tepla
- Celoobvodový vodný plášť
- Robustná konštrukcia - váha 930 kg
- Vyššia hrúbka izolácie pre zvýšenie účinnosti
Základná výbava:
- Regulácia AK 4000 Lambda Control
- Tlačný ventilátor EBM
- Lambda Sonda BOSCH
- Teplomer spalín Typ PT1000
- Servo pre ovládanie klapky primárneho a sekundárneho vzduchu
- Žiarobetónová tryska LAC
- STB poistka
- Čistiace príslušenstvo
- Vypúšťací ventil 3/4"
Doplnkové príslušenstvo:
- Odťahový ventilátor V80
- Odpúšťací ventil Honeywell TS131
- Kovový poplník pred kotol

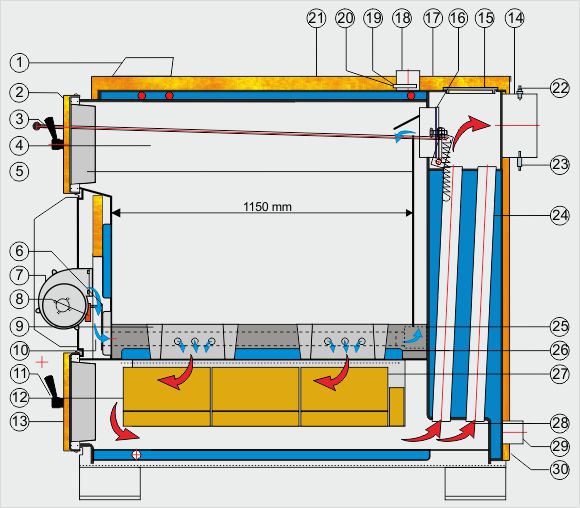

Schéma kotla
- Regulácia AK 4000
- Horné dvierka
- Tiahlo komínovej klapky
- Splyňovacia komora
- Vedenie prim. vzduchu
- Kryt ventilátora
- Ventilátor
- Servopohon klapky
- Žiarobetónová tryska
- Klapka sekund. vzduchu
- Uzáver dvierok
- Šamotové tehly
- Spodné dvierka
- Komínové hrdlo
- Veko výmenníka
- Zakurovacia klapka
- Horný zadný kryt
- Hrdlo výstupnej vody
- Tepelná poistka
- Kotlový teplomer
- Horný predný kryt
- Lambda sonda
- Teplomer spalín
- Rúry výmenníka
- Žiarobetónová výmurovka
- Sekundárny vzduch
- Spaľovacia komora
- Smer spalín
- Hrdlo vratnej vody
- Napúšťacie hrdlo
Technické údaje
Menovitý výkon kotla |
kW |
80 |
Ekodizajn - Nariadenie Komisie (EU) 2015/1189 |
|
✅ |
Trieda kotla podľa EN 303-5+A1:2023 (účinnosť / emisie) |
|
5 / 5 |
Max. prevádzkový tlak vody |
bar |
3 |
Palivo |
|
drevo do max. vlhkosti 20% o výhrevnosti min. 15 MJ/kg |
Rozsah výkonu |
kW |
25 - 92 |
Účinnosť: menovytý/minimálny |
% |
92,43/90,74 |
Spotreba paliva pri men. výkone |
kg/hod |
20,8 |
Náhradné palivo |
|
Drevný odpad, štiepky, piliny, pilinové brikety do max. vlhkosti 20% |
Komínový ťah |
mBar |
0,25 – 0,35 |
Hmotnosť kotla |
kg |
930 |
Priemer vstupného hrdla |
G/mm |
2" |
Priemer výstupného hrdla |
G/mm |
2" |
Priemer napúšťacieho ventilu |
G |
¾" |
Objem vodnej náplne |
l |
205 |
Spaliny pri menovitom výkone |
°C |
240 |
Spaliny pri minimálnom výkone |
°C |
150 |
Rozmery plniacej komory - Hĺbka |
mm |
1150 |
Rozmery plniacej komory - Výška |
mm |
730 |
Rozmery plniacej komory - Šírka |
mm |
575 |
Rozmery plniaceho otvoru (š×v) |
mm |
575x318 |
Max. hmotnosť paliva |
kg |
150 |
Objem plniacej komory |
dm³ |
483 |
Hlučnosť |
dB |
54,2 |
Max. elektrický príkon |
W |
73,2 |
Napätie/frekvencia |
V/Hz |
~230/50 |
Odpúšťací ventil pre chladiaci výmenník HONEYWELL TS 131
Otváracia teplota |
°C |
95 |
Teplota vstupnej vody |
°C |
4 – 15 |
Tlak vstupnej vody |
bar |
1 – 4 |
EN 303-5+A1:2023 č. 4.4.7 – Emisné limity
Spaľovanie musí byť nízkoemisné. Limitné hodnoty emisií pre spotrebiče s výkonom od 50 do 150 kW s ručnou dodávkou paliva pri 10% O2 [mg/m³]
Požiadavka
|
3. tr. |
4. tr. |
5. tr. |
CO |
2 500 |
1 200 |
700 |
OGC |
100 |
50 |
30 |
Prach |
150 |
75 |
60 |
Namerané hodnoty VIGAS 80 Lambda Control
|
Menovitý tepelný výkon |
CO |
208,6 |
OGC |
14,6 |
Prach |
18,2 |
|
Minimálny tepelný výkon |
CO |
460,8 |
OGC |
21,1 |
Prach |
14,2 |
|
